PP材料在電鍍槽體中的廣泛使用介紹

• 來(lái)源：原創(chuàng)更新時(shí)間：2015-10-19點(diǎn)擊：11895次

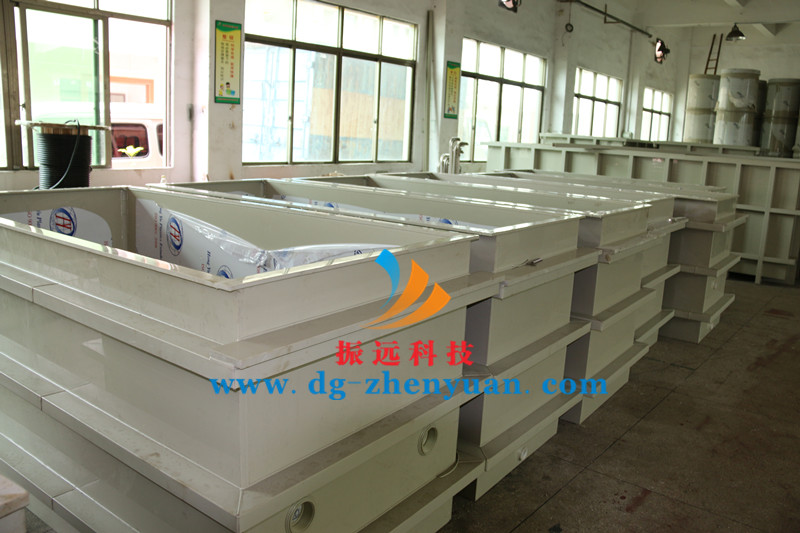

•       工廠在制作電鍍槽體時(shí)，為了防止酸與堿的腐蝕加之其它各方面的要求，一般會(huì)采用PP材料，厚度從10-15MM不等。PP，可以簡(jiǎn)單的理解為塑料，但是你了解它的化學(xué)成份和物理特性嗎？
        PP是一種半結(jié)晶性材料。它比PE要更堅(jiān)硬并且有更高的熔點(diǎn)。由于均聚物型的PP溫度高于0℃以上時(shí)非常脆，因此許多商業(yè)的PP材料是加入1~4%乙烯的無(wú)規(guī)則共聚物或更高比率乙烯含量的鉗段式共聚物。共聚物型的PP材料有較低的熱扭曲溫度（100℃）、低透明度、低光澤度、低剛性，但是有有更強(qiáng)的抗沖擊強(qiáng)度。PP的強(qiáng)度隨著乙烯含量的增加而增大。PP的維卡軟化溫度為150℃。由于結(jié)晶度較高，這種材料的表面剛度和抗劃痕特性很好。PP不存在環(huán)境應(yīng)力開(kāi)裂問(wèn)題。通常，采用加入玻璃纖維、金屬添加劑或熱塑橡膠的方法對(duì)PP進(jìn)行改性。PP的流動(dòng)率MFR范圍在1~40。低MFR的PP材料抗沖擊特性較好但延展強(qiáng)度較低。對(duì)于相同MFR的材料，共聚物型的強(qiáng)度比均聚物型的要高。由于結(jié)晶，PP的收縮率相當(dāng)高，一般為1.8~2.5%。并且收縮率的方向均勻性比PE-HD等材料要好得多。加入30%的玻璃添加劑可以使收縮率降到0.7%。均聚物型和共聚物型的PP材料都具有優(yōu)良的抗吸濕性、抗酸堿腐蝕性、抗溶解性。然而，它對(duì)芳香烴（如苯）溶劑、氯化烴（四氯化碳）溶劑等沒(méi)有抵抗力。PP也不象PE那樣在高溫下仍具有抗氧化性。
  　  聚丙烯（PP）是常見(jiàn)塑料中較輕的一種，其電性能優(yōu)異，可作為耐濕熱高頻絕緣材料應(yīng)用。PP屬結(jié)晶性聚合物，熔體冷凝時(shí)因比容積變化大、分子取向程度高而呈現(xiàn)較大收縮率(1.0％-1.5％)。PP在熔融狀態(tài)下，用升溫來(lái)降低其粘度的作用不大。因此在成型加工過(guò)程中，應(yīng)以提高注塑壓力和剪切速率為主，以提高制品的成型質(zhì)量。
